Прошу помочь с проблемой, после очередного подключения диска он не открывается. Диском почти не пользовались, но на нём хранится нужная информация. Хотелось бы восстановить информацию. Скрины прилагаю.

Диск фирмы 3Q, определяется как ASMT 2105 USB или ASMedia AS2105

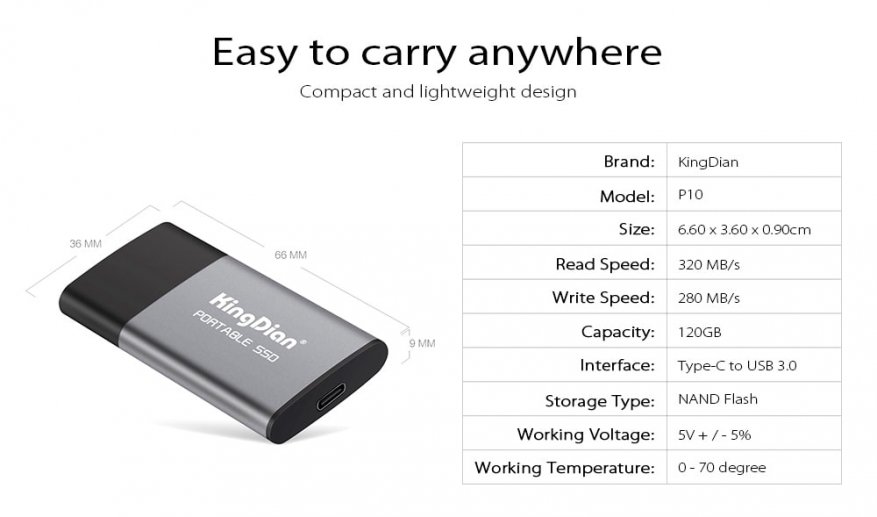

Заводской красивый вариант высокоскоростного мобильного и компактного накопителя.

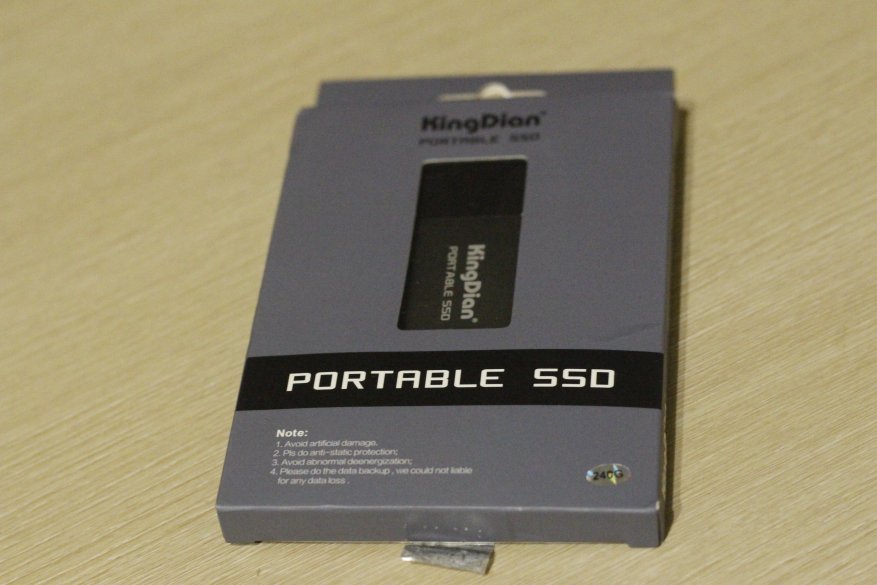

Коробка лаконичная и смотрится прилично.

Особо любопытные особи залезали внутрь и оторвали пломбу.

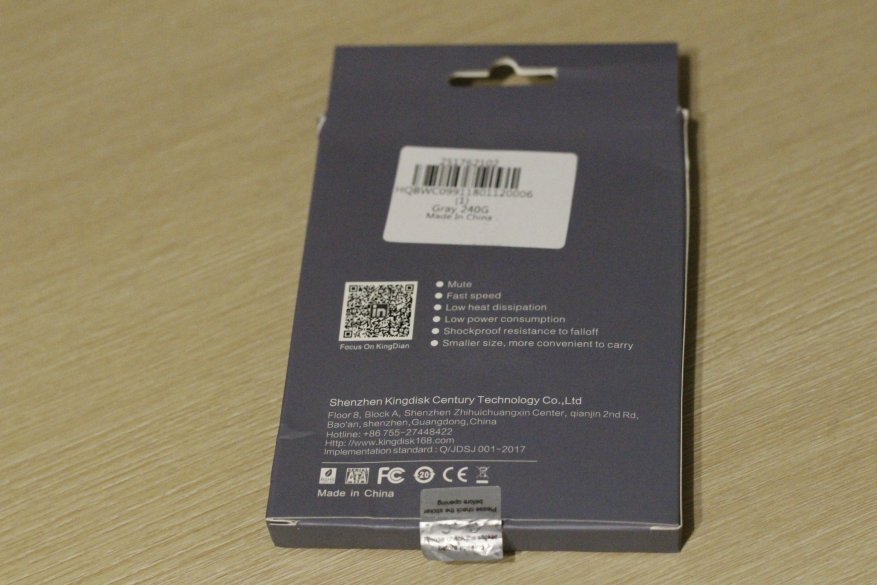

На обратной стороне никакой важной информации

Внутри находится кабель и накопитель

Вот тут у производителя что то пошло не так. Кабель получился короче, чем планировали.

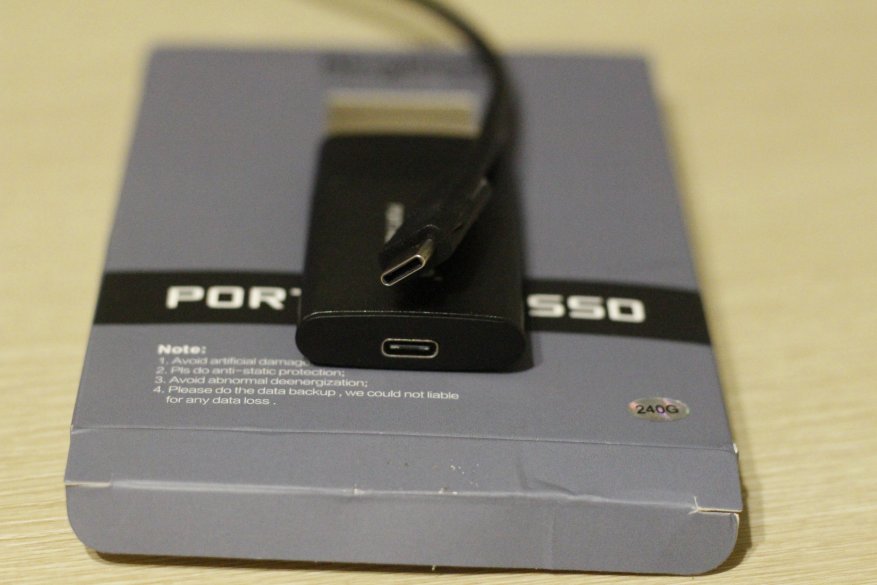

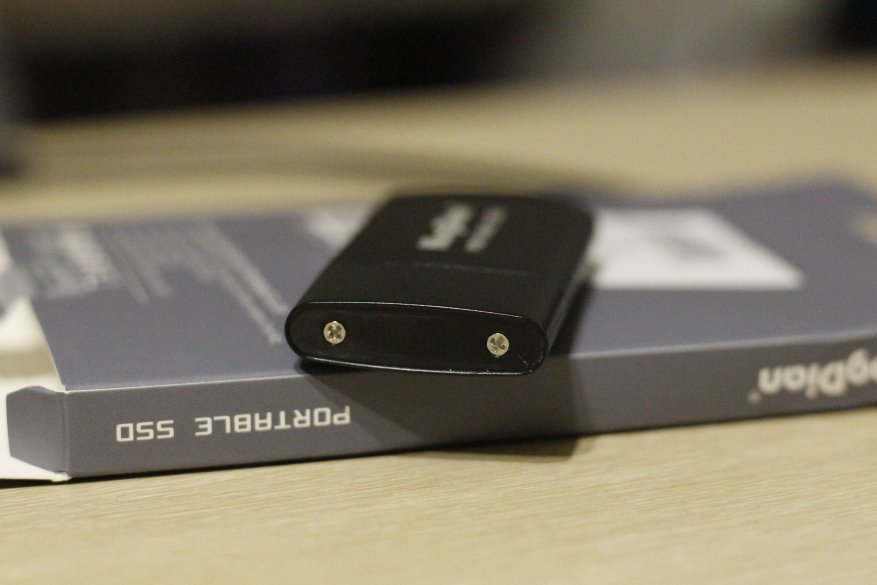

Разъем на накопителе Type-C

Основная часть корпуса из металла, покрытого матовой краской.

Возникает желание взять флешку и снять с нее колпачок. Держать в руках приятно, нет ощущения дешевки. Характеристики с сайта, пишут — память MLC

Перед тестированием сделаем разборку.

Разборка

Минут 10 крутил накопитель с умным видом

Поддел наклейку и вуаля!

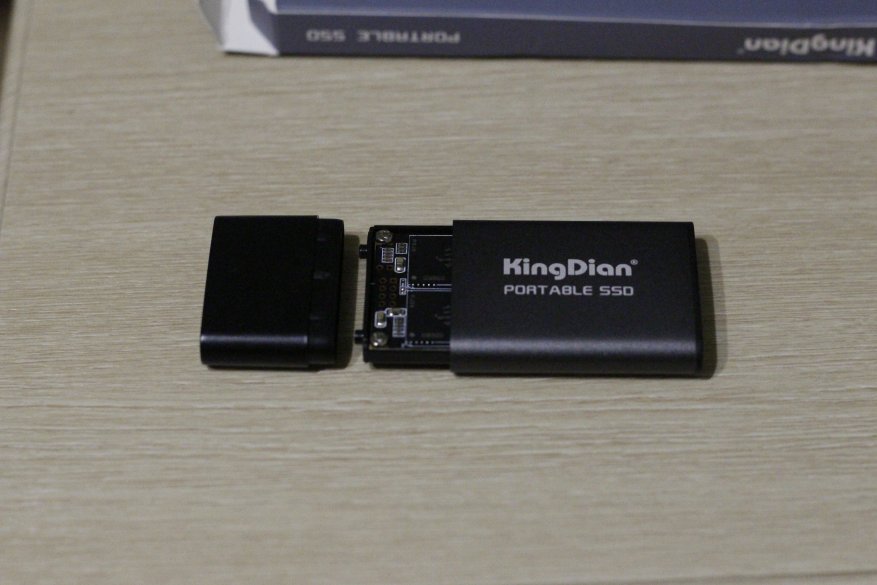

Отделяется пластиковая часть

Внутренний мир богат

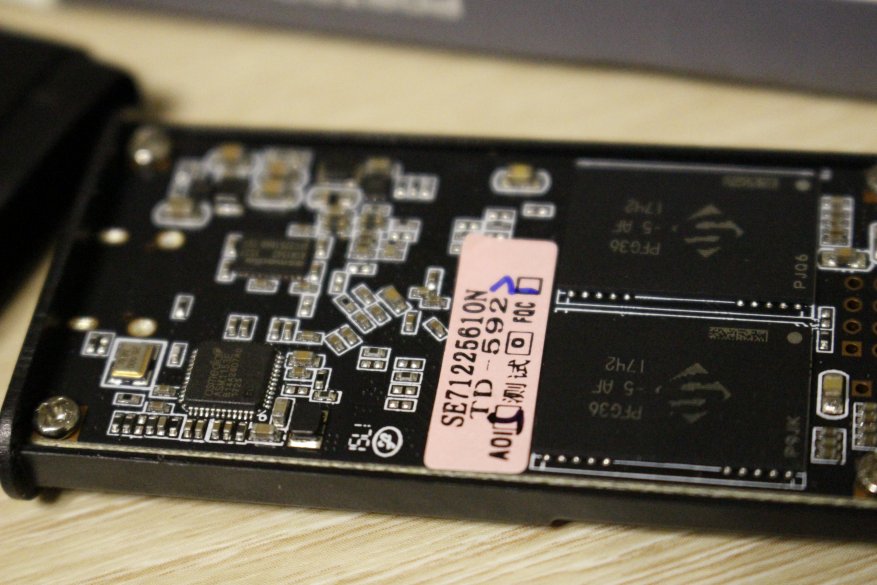

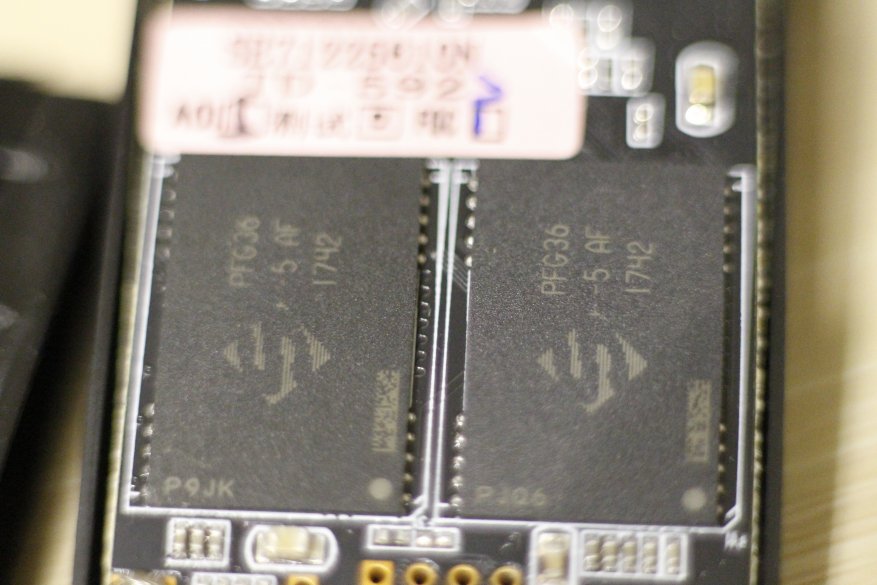

Насколько я понимаю, память набрана 4-мя чипами по 60гб по паре с каждой стороны.

По маркировке ничего не нагуглил

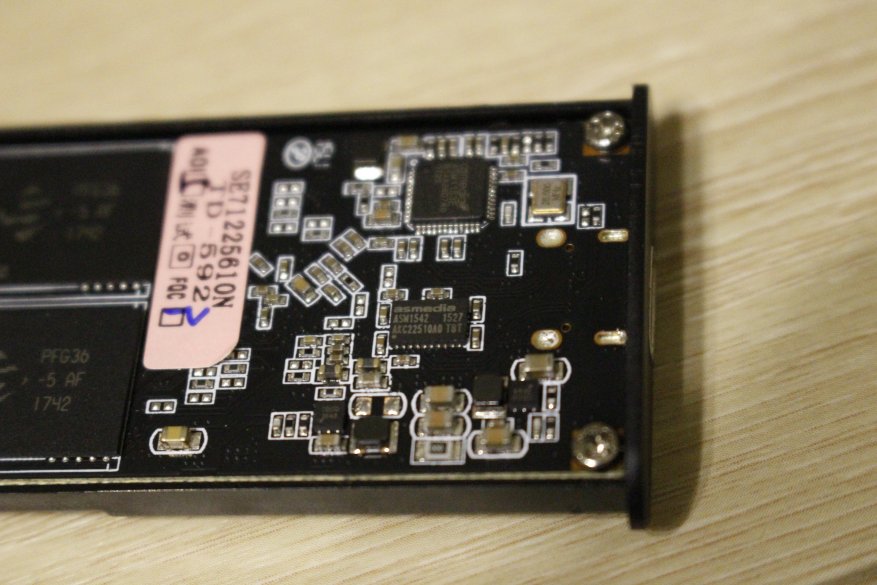

Контроллер Sata to USB 3.0 ASM1153E

Рядом с ним ASM 1542

Данный контроллер поддерживает стандарт USB 3.1. Этого никто не обещал, но проверим, будет ли прирост скорости. sm2258xt — 4х канальный контроллер памяти.

Его фишка в том, что он не требует буфера для работы и пишет в память ячеек напрямую.

Тестирование

Подключаю в ПК и тишина. А в чем же проблема? Диск не инициализирован.

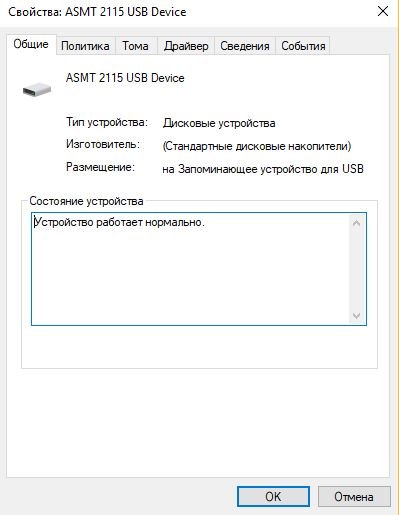

Описывать процедуру не буду, все очень просто. Накопитель определяется системой как ASMT 2115, почему?

Объем накопителя

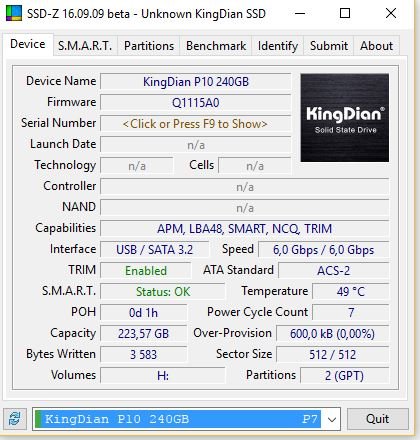

SSD Z видит адекватно — KingDian

Синтетика

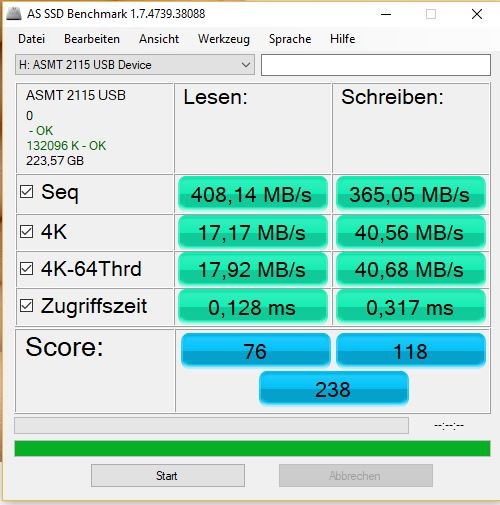

CrystalDiskMark

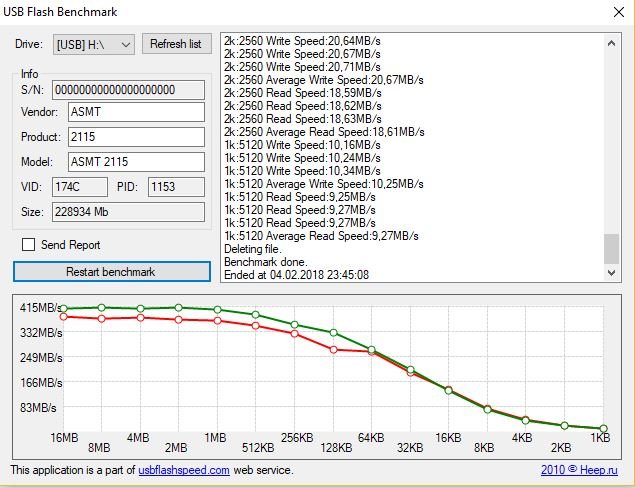

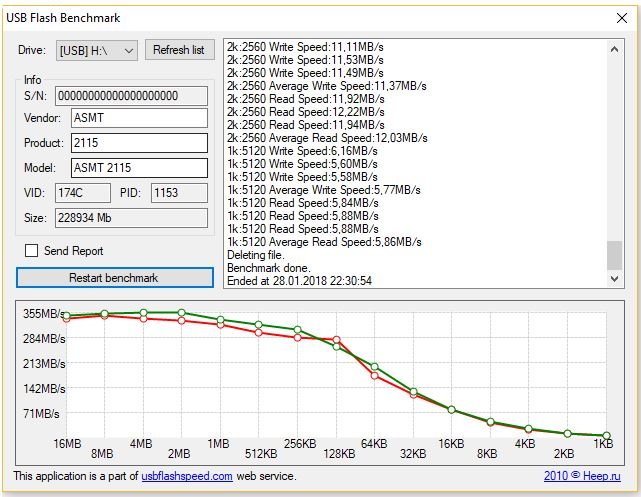

USB flash Benchmark

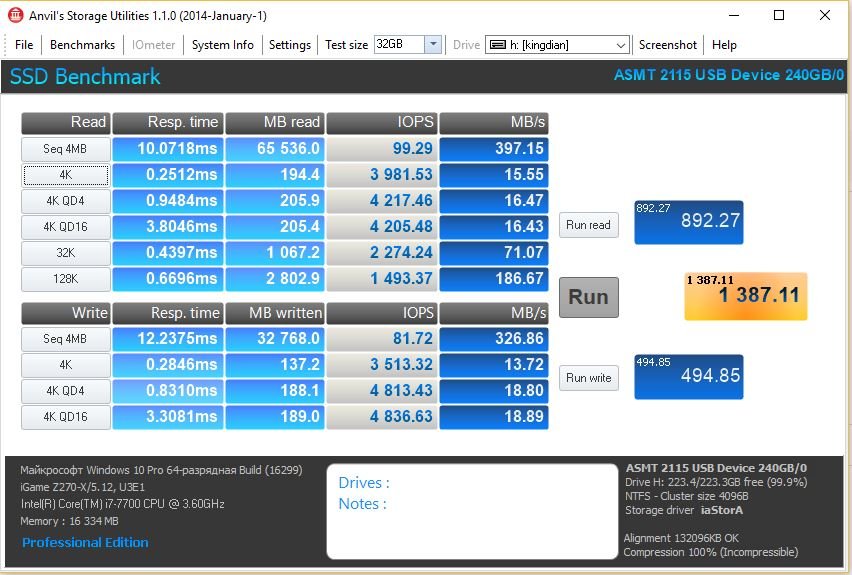

Anvill HD Tune

В комментариях написали контроллер использует псевдо SLC буфер.

Опытным путем определил его ёмкость — 15гб, после скорость падает до 150-160МБ/с

Попробую тесты через порт 3.1.

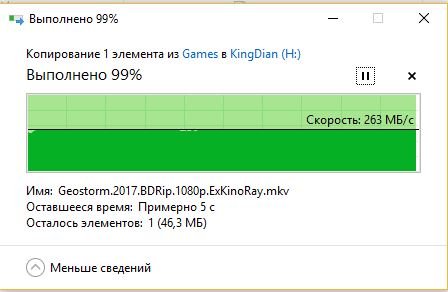

Скорость подросла. Круто! "Нам дали гораздо лучший мех"

Итоги.

Я приятно удивлен качеством изготовления. Скорость передачи данных на высоте.

Хоть одна флешка usb 3.0 сможет сравниться по скорости записи с этим накопителем? Думаю, нет.

Заявленная скорость 320/280МВ/с , устройство может

Чаще получаю результат ниже заявленного, а тут даже больше.

KingDian, вам моё почтение.

Это уже не первый продут данного производителя у меня. SSD mSata уже давно активно трудится.

Каждый товар этого производителя достойный, я доверяю.

Могу рекомендовать к покупке данное устройство.

Спасибо за просмотр.

  • 5
  • 1

Пожаловаться на комментарий

17 комментариев

Добавить комментарий

Накопитель определяется системой как ASMT 2115, почему?

Видимо, с небольшой доработкой напильником засунули накопитель формата M.2 2242 в корпус и прикрутили USB3 контроллер ASMedia 1542.

Как дела с загрузкой с него на разных мат. платах, хотелось бы знать.

Как тут уже сказали это M.2 накопитель. Раньше Кингдиан без затей устанавливал обычный M.2 в коробочку с USB контроллером. Отдельно у них такие коробочки тоже есть. Теперь сподобился распять USB сразу на плату.

А дальше идет обман, сознательный или от неведения не знаю.
Контроллер SM2258XT — отсутствие буфера DRAM не фишка, а сделано строго для удешевления этого и так ультрабюджетного контроллера.
Далее со скоростью записи вообще смешно. Потестили 8 гиговый файл на запись и получилось быстро. Но есть нюанс. Этот контроллер использует псевдо SLC буфер при записи и после его заполнения переходит в режим прямой записи TLC без буфера и скорость падает в разы. В даташите на контроллер написано «поддержка TLC», про MLC там нет. Так вот после записи 8 гигов скорость падает до 140-150 мегабайт в секунду. Мало того, накопители на этом контроллере имеют крайне низкое быстродействие на операциях случайной записи как следствие низкого значения IOPS.

Читайте также:  Значок мобильного интернета на андроиде

Итог — Кингдиан предлагает крайне бюджетные решения по цене более менее нормальных.

Брал для опытов два SSD этой конторы на 32Gb — это ужас и кошмар.

К покупке не рекомендую ни в коем случае )))

  • Цена: $4.62
  • Перейти в магазин

Для 2.5" HDD и SSD полно простых дешёвых USB переходников с питанием, обычно в форме внешнего корпуса. А 3.5" дискам требуется 12В. И внешние корпуса и переходники (гордо называемые уже док станции) для них в разы дороже. Обозреваемый USB-SATA мост универсален. Он заметно дешевле большинства решений для 2.5 дисков, тк нет корпуса и при этом способен работать с 3.5" дисками при подключении через разъём Ø3.5 мм (не входящего в комплект поставки) 12В БП должного(!) качества. Проверил работу в Win7, Linux, FreeBSD

На что оно надо

Этот мост на муске ранее не обозревался, но был упомянут камрадом walkin-corpse в комменте на обзор моста на том же чипе, но без внешних 12B. Так и был обнаружен, спасибо 🙂

Тем не менее применять его собираюсь для старых мелких 2.5" SSD. Устройства MLC на 16Gb промышленного класса достались мне за гроши, брал для использования в зеркале на NAS c RootOnZFS. Но после тестирования отказался от этой затеи. И куда, скажите, приспособить SSD столь скорбной ёмкости?! Пусть будут вместо флешек. Для флешек — быстрые, 16Gb достаточны для очень многих задач. В лёгких и прочных алюминиевых корпусах. Но это дома я SATA +- подключу. А на вынос будь добр обеспечить USB, желательно USB 3. При этом корпус у SSD и так хорош, дополнительный корпус не нужен.

Доставка

Тот неприятный случай, когда есть что рассказать. Заказано 9 июня 2017. Полный трек. Доставлено 04 июля. Вот только в другой город! Я решил, что продавец редиска, но, похоже действительно что-то напутал не со зла. Диспут я, конечно, открыл, продавец тут же обязался выслать теперь уже мне. Снова полный трек, 10 августа получено. С другой стороны — иные заказы и дольше ходят.

Тем не менее этот продавец слегка ку-ку. Не знаю, связано ли это с тем, что отгрузки из Монголии идут. Вряд ли, мне и из Лаоса приходили — и всё ОК. А тут ещё в одной позиции продавец облажался, прислав 100 мбит девайс вместо гигабита, причём по диспуту алишники присудили мне только 50% (или 100, но только с возвратом). Причём ку-ку выразилось даже не в этой двойной лаже. А в том, какую пургу он нёс в переписке. Похоже, английского не знает, словаря нет, а в гугле вся страна забанена. Вот и отвечает на вопрос что за хрень ты прислал про задержки в пути и предлагает подождать.

Упаковка

Минималистская, но достаточная. Серый пакет без пупырки, внутри дополнительно обёрнутый в пенку пакет с устройством.

Спецификация и комментарии

Bus 002 Device 002: ID 174c:1153 ASMedia Technology Inc. ASM2115 SATA 6Gb/s bridge
Bus 002 Device 001: ID 1d6b:0003 Linux Foundation 3.0 root hub

— Длина кабеля без учёта разъёмов 258 мм (по данным продавца 28 см)
— Масса нетто 20 г (21 у продавца)
— Подключение внешнего питания для 3.5 HDD через разъём Ø3.5 мм
Внимание, на подавляющем большинстве БП на 12B разъём Ø5.5 мм. Подошёл кабель дополнительного питания от какого-то внешнего диска, вот такой

Читайте также:  Zte mf823 прошивка под всех операторов

Здесь хочу отдельно выделить. HDD весьма привередливы к качеству питания. Чуть что не так — лезет всякая нездоровая дрянь, я давно уже описывал свои кульбиты по выбору БП на много дисков. Согласен, 12В ±10 % не выглядит жёстко. Но в эти 10% входит и шум и выбросы напряжения. При этом при работе HDD изменяет потребление более чем на порядок. Так что не надо думать, что первый попавшийся БП на 12 В подойдёт, всех дел перепаять разъём. Выбирайте тщательнèе.

А то в неблагоприятном сучае можно и повторить опыт одного из камрадов

3.5 hdd не крутит, в системе пустой том и asmt2115. подключил бп12в. хлопок, немного запаха

Подключение с SSD на разных осях


Win7 видит новое устройство, ASMT 2115. Причём видит его и с подключённым диском и без. В горячую SATA перетыкать не стал, незачем это когда в 30 см USB.

Проверяю читаемость небольшим файлом

Перетыкаю в USB 2.0 — работает, верификация записанного проходит.

Единственное, когда не работает нормально — это когда полутораметровым USB 3.0 удлинителем подключил к разъёму на морде компа. До которого от карты ещё 67 см. Вот в этом случае нездоровая дрянь — работает, потом виснет, выдаёт ошибки ввода-вывода. И с чего бы… 😛

Перегружаюсь в Linux. Всё замечательно.

$ uname -a
Linux mike-P35-DS4 4.2.0-35-generic #40-Ubuntu SMP Tue Mar 15 22:15:45 UTC 2016 x86_64 x86_64 x86_64 GNU/Linux

$ dmesg |grep sda
[ 1.554357] sd 14:0:0:0: [sda] 31277232 512-byte logical blocks: (16.0 GB/14.9 GiB)
[ 1.554751] sd 14:0:0:0: [sda] Write Protect is off
[ 1.554757] sd 14:0:0:0: [sda] Mode Sense: 43 00 00 00
[ 1.554935] sd 14:0:0:0: [sda] Write cache: disabled, read cache: enabled, doesn’t support DPO or FUA
[ 1.558764] sda: sda1 sda2
[ 1.559797] sd 14:0:0:0: [sda] Attached SCSI disk

$ dmesg |grep usb
. blah-blah…
[ 1.516802] usb 2-2: new SuperSpeed USB device number 2 using xhci_hcd
[ 1.538288] usb 2-2: New USB device found, > [ 1.538292] usb 2-2: New USB device strings: Mfr=2, Product=3, SerialNumber=1
[ 1.538296] usb 2-2: Product: AS2115
[ 1.538299] usb 2-2: Manufacturer: ASMedia
[ 1.538302] usb 2-2: SerialNumber: 00000000000000000000

$ lsusb
. blah-blah…
Bus 002 Device 002: ID 174c:1153 ASMedia Technology Inc. ASM2115 SATA 6Gb/s bridge
Bus 002 Device 001: ID 1d6b:0003 Linux Foundation 3.0 root hub

lsusb -v
. blah-blah…
Bus 002 Device 002: ID 174c:1153 ASMedia Technology Inc. ASM2115 SATA 6Gb/s bridge
Device Descriptor:
bLength 18
bDescriptorType 1
bcdUSB 3.00
bDeviceClass 0 (Defined at Interface level)
bDeviceSubClass 0
bDeviceProtocol 0
bMaxPacketSize0 9
idVendor 0x174c ASMedia Technology Inc.
idProduct 0x1153 ASM2115 SATA 6Gb/s bridge
bcdDevice 0.01
iManufacturer 2
iProduct 3
iSerial 1
bNumConfigurations 1
Configuration Descriptor:
bLength 9
bDescriptorType 2
wTotalLength 121
bNumInterfaces 1
bConfigurationValue 1
iConfiguration 0
bmAttributes 0xc0
Self Powered
MaxPower 0mA
Interface Descriptor:
bLength 9
bDescriptorType 4
bInterfaceNumber 0
bAlternateSetting 0
bNumEndpoints 2
bInterfaceClass 8 Mass Storage
bInterfaceSubClass 6 SCSI
bInterfaceProtocol 80 Bulk-Only
iInterface 0
Endpoint Descriptor:
bLength 7
bDescriptorType 5
bEndpointAddress 0x81 EP 1 IN
bmAttributes 2
Transfer Type Bulk
Synch Type None
Usage Type Data
wMaxPacketSize 0x0400 1x 1024 bytes
bInterval 0
bMaxBurst 15
Endpoint Descriptor:
bLength 7
bDescriptorType 5
bEndpointAddress 0x02 EP 2 OUT
bmAttributes 2
Transfer Type Bulk
Synch Type None
Usage Type Data
wMaxPacketSize 0x0400 1x 1024 bytes
bInterval 0
bMaxBurst 15
Interface Descriptor:
bLength 9
bDescriptorType 4
bInterfaceNumber 0
bAlternateSetting 1
bNumEndpoints 4
bInterfaceClass 8 Mass Storage
bInterfaceSubClass 6 SCSI
bInterfaceProtocol 98
iInterface 0
Endpoint Descriptor:
bLength 7
bDescriptorType 5
bEndpointAddress 0x81 EP 1 IN
bmAttributes 2
Transfer Type Bulk
Synch Type None
Usage Type Data
wMaxPacketSize 0x0400 1x 1024 bytes
bInterval 0
bMaxBurst 15
MaxStreams 32
Data-in pipe (0x03)
Endpoint Descriptor:
bLength 7
bDescriptorType 5
bEndpointAddress 0x02 EP 2 OUT
bmAttributes 2
Transfer Type Bulk
Synch Type None
Usage Type Data
wMaxPacketSize 0x0400 1x 1024 bytes
bInterval 0
bMaxBurst 15
MaxStreams 32
Data-out pipe (0x04)
Endpoint Descriptor:
bLength 7
bDescriptorType 5
bEndpointAddress 0x83 EP 3 IN
bmAttributes 2
Transfer Type Bulk
Synch Type None
Usage Type Data
wMaxPacketSize 0x0400 1x 1024 bytes
bInterval 0
bMaxBurst 15
MaxStreams 32
Status pipe (0x02)
Endpoint Descriptor:
bLength 7
bDescriptorType 5
bEndpointAddress 0x04 EP 4 OUT
bmAttributes 2
Transfer Type Bulk
Synch Type None
Usage Type Data
wMaxPacketSize 0x0400 1x 1024 bytes
bInterval 0
bMaxBurst 0
Command pipe (0x01)

Читайте также:  Микрофризы в кс го на мощном компьютере

Перегружаюсь в nas4free 11.0 Видит, работает.

Пытаюсь загрузиться с изделия. Вот тут облом. Мой BIOS не видит его ни как HDD (как флешки) ни как USB HDD (как некоторые USB-SATA мосты). Ну, не велика печаль.

Скоростных замерами увлекаться не стал по причине отсутствия у меня сколь-нибудь приличных SSD. Сошлюсь на упомянутый обзор моста на том же чипе.
У автора, камрада genesiskot_RC, на SSD Sandisk с маркировкой Ultra Plus получилось (повторюсь, картинка НЕ моя)

Сравним с прямым SATA подключением

Чтобы понять, что теряется при использовании обозреваемого моста прогоним один и тот же тест для одного и того же накопителя при его подключении к мосту и напрямую к SATA 6Gb/s разъёму (использую бюджетный Marvell 88SE9123)

USB 3.0 подключение

SATA подключение

Видно, что даже на медленных допотопных SSD прямое подключение выигрывает. Впрочем, я не готов разбираться в какой части потери связаны с рассматриваемым мостом, а в какой — с USB 3.0 контроллером.

Также отмечу, что записанное из-под USB читается из-под SATA и наоборот. Это не всегда так, например был у меня Seagate Backup Plus STCA4000200.

Испытательное подключение 3.5 HDD

Так как дисков у меня дома как гуталина на фабрике, есть и профессиональный каскадёр-испытатель. WD15EARS с повреждёнными пластинами. При этом он прекрасно определяется, на него можно без проблем записать небольшой файл. Сразу тестить с годным HDD стрёмно, дорогие они.

Далее нужен блок питания. Хотел от 3.5" внешнего корпуса Орико взять, но надо паять переходник и хочется посмотреть токи.
Выставил QC триггером на 12B QC зарядку для телефона. Получился вот такой франкенштейн.

1. Подключаю зарядку с обвесом в сеть, выставляю на триггере 12B. Вольтметр показывает 11.7. OK, глубоко в поле допуска.
2. Подключаю мост к диску, не подключая пока по USB к компу
3. Подаю 12B на мост. Появляется ток, 40мА
4. Аккуратно кладу выключенный диск на горизонтальную поверхность (в руках живой работающий крутить не стоит, он по факту гироскоп в жёстком подвесе. И ось может погнуть.)
5. Подключаю USB к компу. Диск шелестит головками, раскручивается. Быстро растёт ток по 12B линии, на пике 1.04А. После раскрутки блинов падает до 0.28A
6. Винды находят диск, читаю с него тестовый файлик, создаю папку — Бинго!
7. Отключаю USB, потом остальное.

Итого

Несмотря на крайне бюджетные цену и внешний вид, обозреваемый мост показал работоспособность и подтвердил редкую для аналогов возможность работы с 3.5" HDD при подключении в штатный разъём годного внешнего БП на 12В. Подтверждаю совместимость из коробки, без бубна, с Windows, Linux и FreeBSD. Конечно, прямое SATA подключение обеспечит большие скорости, причём даже на не слишком скоростных накопителях.

Продавец со странностями, но после первого блина комом товар всё же дошёл. К сожалению он, поднял цену за счёт доставки, возможно, стоит поискать другие.
